Jak vybrat solární panel k bateriové stanici

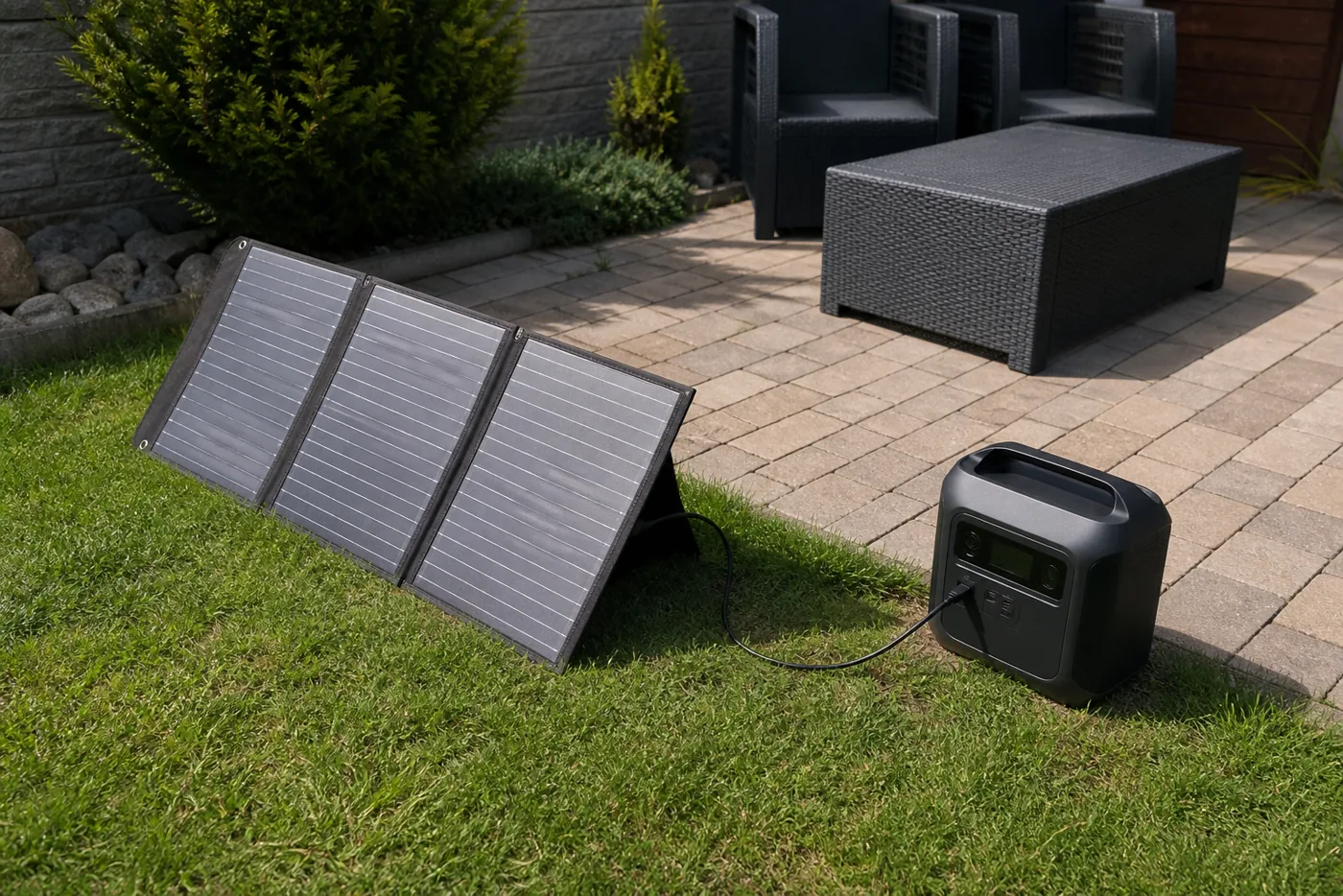

Solární panel k bateriové stanici

Při výběru solárního panelu k bateriové stanici nestačí porovnat jen výkon ve wattech. K bateriové stanici nelze bezpečně připojit libovolný solární panel. Nejdříve porovnejte rozsah napětí, maximální proud a příkon solárního vstupu stanice s údaji Voc, Vmp, Isc a Imp na panelu. Potom ověřte konektor i polaritu. Nejdůležitější je nepřekročit maximální vstupní napětí stanice, a to ani za mrazu, kdy napětí panelu roste. Vyšší jmenovitý výkon panelu je jiný případ: někdy jej stanice pouze omezí, ale dovoleno to musí být v manuálu konkrétního modelu.

Lze k bateriové stanici připojit jakýkoliv solární panel?

Rozhodují limity solárního vstupu, ne jen značka

Značka panelu a stanice nemusí být stejná. Panel třetí strany může fungovat, jestliže elektrickými parametry odpovídá solárnímu neboli PV/MPPT vstupu a lze jej připojit výrobcem podporovaným kabelem.

Nestačí porovnat pouze watty. Jednotlivé údaje znamenají něco jiného:

• V (volty) vyjadřují napětí. Překročení absolutního maxima vstupu může stanici poškodit.
• A (ampéry) vyjadřují proud. Stanice obvykle přijme jen proud do svého limitu, konkrétní chování ale určuje výrobce.
• W (watty) vyjadřují okamžitý výkon, tedy přibližně napětí × proud. Solární limit říká, kolik výkonu dokáže stanice využít.
• Wh (watthodiny) vyjadřují uloženou energii baterie, nikoli výkon panelu.

Například aktuální oficiální manuál EcoFlow DELTA 2 uvádí pro solární vstup 11–60 V, nejvýše 15 A a 500 W. Současně výslovně požaduje, aby výstupní napětí panelu zůstalo do 60 V. Tento údaj platí právě pro DELTA 2; jiný model stejné značky může mít jiné limity i počet vstupů.

Originální panel zjednoduší výběr, panel třetí strany může ušetřit

Originální skládací panel bývá jednodušší cesta: výrobce zpravidla uvádí kompatibilní stanice a dodává odpovídající kabel. Ani zde však nespoléhejte jen na logo. Ověřte přesný model panelu, počet zapojených kusů a schéma v manuálu.

Panel třetí strany dává smysl, pokud znáte všechny elektrické údaje a máte správný kabel. Pevný panel může být vhodný na chatu, skládací zase pro časté převážení. Obecný výběr konstrukce, velikosti a umístění řeší návod jak vybrat solární panel na zahradu nebo chatu; zde jde pouze o kompatibilitu se stanicí.

Jak vybrat solární panel k bateriové stanici: 5 klíčových parametrů

Rozsah vstupního napětí stanice a napětí panelu

V manuálu stanice hledejte „Solar input“, „PV input“ nebo „MPPT“. Pracovní rozsah například 11–60 V říká, v jakém napětí regulátor pracuje. Panel s příliš nízkým Vmp nemusí nabíjení spustit; příliš vysoké Voc je bezpečnostní problém.

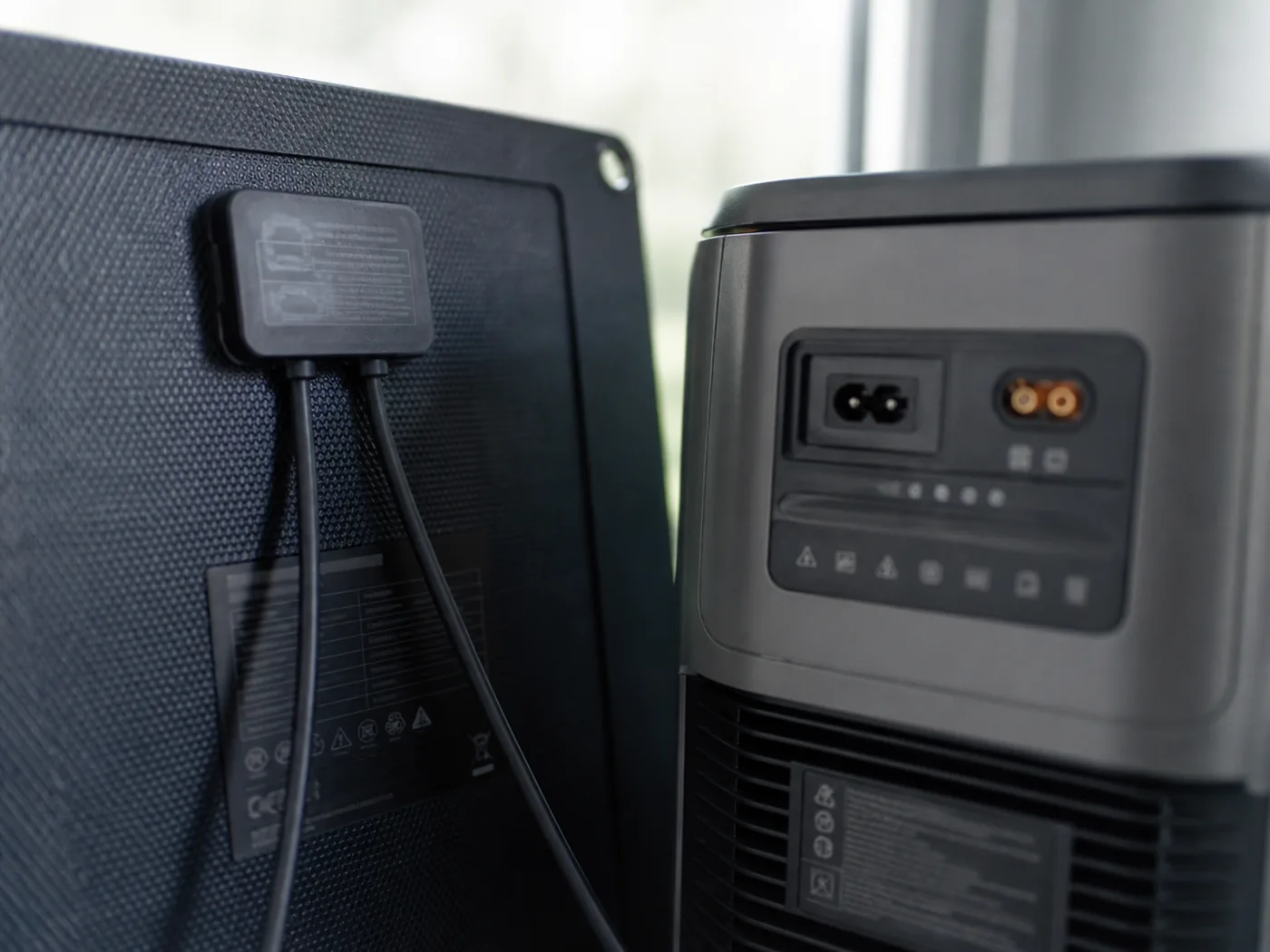

Na štítku panelu jsou důležité dvě hodnoty. Vmp je napětí v bodě maximálního výkonu za zkušebních podmínek. Voc je napětí naprázdno, tedy bez připojené zátěže, a bývá vyšší. Pro kontrolu horního limitu použijte Voc, nikoli Vmp.

Proud, příkon, konektor a polarita

Imp je proud v bodě maximálního výkonu, Isc zkratový proud. Při paralelním spojení se proudy panelů sčítají, proto je potřeba kontrolovat oba údaje podle pravidel výrobce stanice.

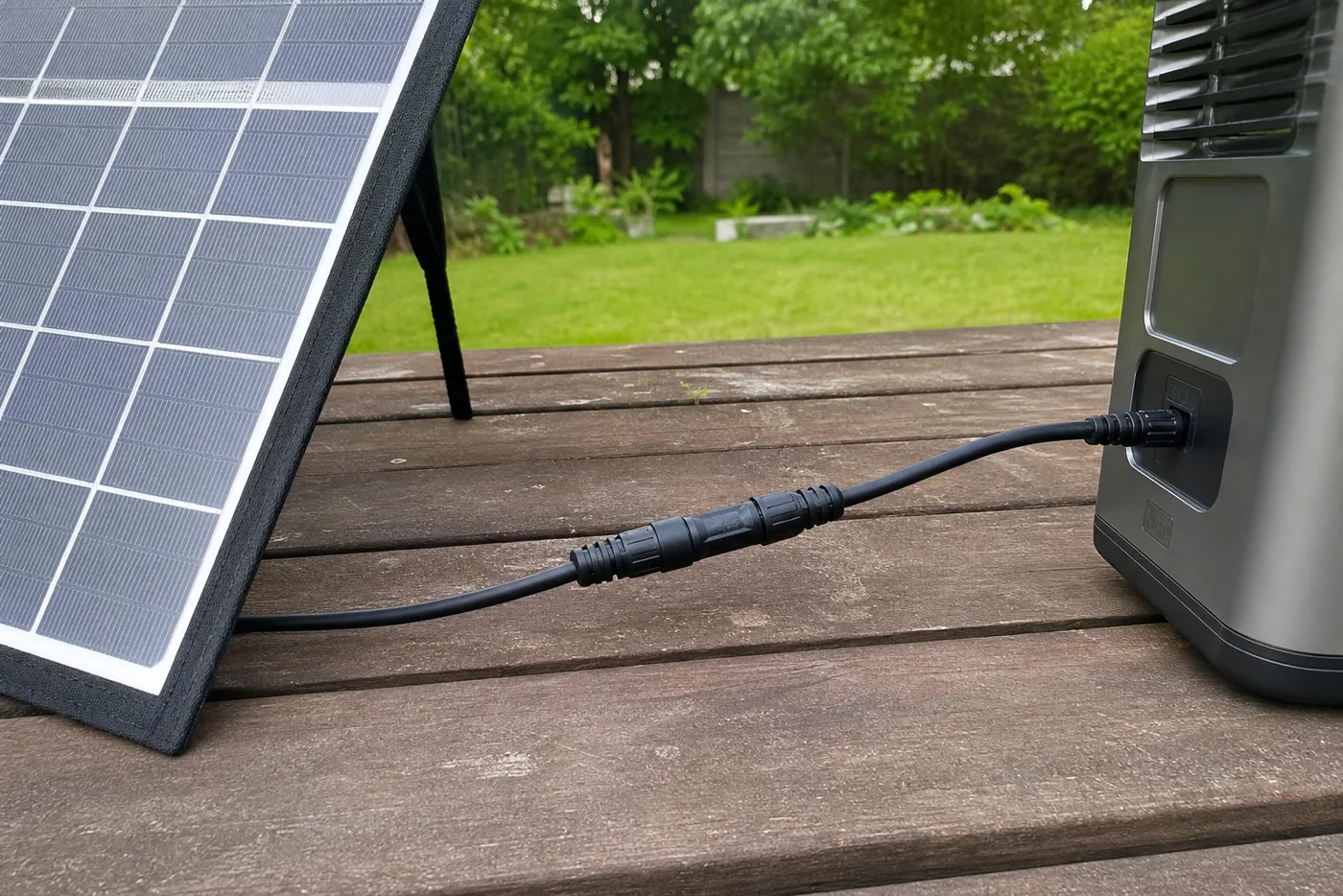

Konektor MC4 na panelu ještě neznamená přímé připojení. Na straně stanice mohou být různé varianty XT60/XT60i, DC konektor nebo proprietární vstup. Redukce musí být určena pro daný model, dimenzována na očekávaný proud a správně zapojena. Polaritu nelze bezpečně odhadnout podle toho, zda konektor vypadá „samčí“ nebo „samičí“.

Jak ověřit kompatibilitu panelu a bateriové stanice krok za krokem

1. Najděte manuál přesného modelu stanice. Opište rozsah MPPT/PV napětí, absolutní maximální napětí, maximální proud, solární příkon a typ vstupu. Produktová rodina nestačí; různé verze mohou mít jiné parametry.
2. Přečtěte štítek nebo datový list panelu. Potřebujete Voc, Vmp, Isc, Imp, jmenovitý výkon a teplotní koeficient Voc. Pokud některý zásadní údaj chybí, panel ke stanici nepřipojujte.
3. Spočítejte nejvyšší Voc v chladu. Napětí panelu při poklesu teploty roste. Pro hraniční sestavu použijte koeficient z datového listu panelu a nejnižší očekávanou teplotu v místě.
4. Ověřte proud, příkon a plánované spojení. U více panelů přepočítejte celou sérii nebo paralelní větev. Nepředpokládejte, že ochrana stanice napraví chybné zapojení.
5. Zkontrolujte kabel, adaptér a polaritu. Použijte schéma výrobce. Kabel nesmí být poškozený, poddimenzovaný ani volně spojený ve vlhku.
6. Postavte panel na otevřené místo bez stínu a zapojte jej podle manuálu. Sledujte na displeji nebo v aplikaci, zda stanice rozpoznala solární vstup a zda se kabel či konektor nezahřívá. Pokud stanice hlásí chybu, odpojte sestavu a znovu porovnejte údaje; nezkoušejte náhodné redukce.

Modelový výpočet kompatibility jednoho panelu

Uvažujme modelovou stanici s pracovním rozsahem 11–60 V, limitem 15 A a 500 W. Modelový panel má Vmp 32 V, Voc 40 V, Imp 10 A, Isc 10,8 A a výkon 320 W.

• Vmp 32 V leží v pracovním rozsahu 11–60 V.
• Voc 40 V je pod maximem 60 V, ale ještě je nutné připočítat růst v chladu.
• Imp 10 A a Isc 10,8 A nepřekračují uvedených 15 A.
• 320 W je pod solárním limitem 500 W.

Elektricky tedy příklad vypadá použitelně, pokud vyhoví i studený Voc, konektor, polarita a manuál konkrétní stanice. Čísla jsou pouze názorný model, nikoli doporučení konkrétní sestavy.

Série, nebo paralelní zapojení více panelů?

Série zvyšuje napětí

Při sériovém spojení se sčítají Vmp a Voc, zatímco proud zůstává přibližně na úrovni jednoho panelu. Dva stejné panely s Voc 40 V vytvoří 80 V už při standardních zkušebních podmínkách. Pro stanici s maximem 60 V jsou tedy v sérii nepřípustné, i kdyby jejich společný výkon nepřekročil 500 W.

Paralelní spojení zvyšuje proud

Při paralelním spojení zůstává napětí přibližně jako u jednoho panelu, ale sčítají se proudy. Dva stejné panely s Imp 10 A mohou dávat přibližně 20 A. To překračuje modelový limit 15 A; zda je takové přesazení přípustné a jak se stanice zachová, musí výslovně potvrdit manuál výrobce.

Modelový výpočet Voc v mrazu

Modelový panel má Voc 40 V při 25 °C a teplotní koeficient Voc −0,29 %/°C. Pro očekávaných −10 °C je rozdíl 35 °C. Orientační studený Voc vypočteme:

40 × [1 + (0,0029 × 35)] = 44,06 V

Jeden panel zůstává pod modelovým maximem 60 V. Dva v sérii by měly přibližně 88,12 V, takže je připojit nelze. Bez teplotního koeficientu konkrétního panelu nepovažujte sestavu blízko horního limitu za ověřenou. Teplota článků se navíc nemusí rovnat teplotě vzduchu, proto se řiďte metodou a rezervou předepsanou výrobcem.

Různé panely nekombinujte jen proto, že mají stejný konektor. Odlišné Vmp a proudy mohou omezit výkon sestavy a komplikují bezpečný výpočet. Výrobce může povolit jen určité kombinace shodných panelů.

Za jak dlouho se bateriová stanice ze solárního panelu nabije?

Orientační čas získáte ze vztahu:

čas nabíjení (h) = energie k doplnění (Wh) ÷ průměrný skutečný příkon do stanice (W)

Kapacitu stanice nedělte automaticky jmenovitým výkonem panelu. Panel označený 200 W dosahuje jmenovitého výkonu za standardizovaných podmínek. V praxi příkon mění úhel ke slunci, oblačnost, dílčí stín, teplota panelu, délka a průřez kabelu i účinnost MPPT a nabíjení.

Modelový výpočet pro stanici 500 Wh

Stanici chybí 400 Wh a displej v daných podmínkách ukazuje stabilní vstup 140 W. Ideální podíl je 400 ÷ 140 = 2,86 hodiny. Reálné nabití bude delší, protože se příkon během dne mění a na konci může elektronika nabíjení zpomalit.

Modelový výpočet pro stanici 2 kWh

Stanici chybí 1 600 Wh a průměrný naměřený vstup během použitelné části dne je 350 W. Výpočet 1 600 ÷ 350 = 4,57 hodiny znamená přibližně 4 hodiny a 35 minut skutečného nabíjení při tomto průměru. Není to slib nabití během jednoho odpoledne: stín nebo oblačnost mohou potřebnou dobu rozdělit do více dnů.

Potřebujete mezi panelem a stanicí externí regulátor?

Pokud má stanice vstup označený Solar/PV s vestavěným MPPT regulátorem, připojuje se kompatibilní panel způsobem předepsaným výrobcem. Další externí regulátor mezi panel a tento vstup svévolně nepřidávejte. Mohl by změnit napětí nebo způsob komunikace a zapojení by neodpovídalo manuálu.

Externí regulátor patří do jiného typu sestavy, například k samostatné baterii v ostrovním systému. Pokud stavíte takovou sestavu, přečtěte si rozdíl mezi DIY elektrárnou a hotovou stanicí a návod k tématu malá solární elektrárna na chatu. Výstup regulátoru nepřipojujte do neověřeného portu stanice.

Nejčastější chyby a bezpečnost

Nikdy nepřekračujte maximální vstupní napětí stanice, nehádejte polaritu redukce, neupravujte kabely bez potřebných znalostí a nezapojujte zařízení ve vlhku. Bateriovou stanici nepropojujte amatérským kabelem s pevnými rozvody domu.

Nejčastějším omylem je soustředit se pouze na watty. Stanice může omezit přebytečný výkon, pokud to výrobce dovoluje, ale příliš vysoké napětí je odlišné riziko. Kritická bývá série panelů a chladné jasné ráno, kdy Voc roste.

Další chyby jsou praktické:

• obrácená polarita neověřené redukce;
• konektor zasunutý jen částečně nebo spoj ponechaný na mokré zemi;
• dlouhý či poddimenzovaný kabel, na němž vznikají ztráty a teplo;
• panel za oknem, kde sklo snižuje výkon;
• částečný stín od větve, komínu nebo madla skládacího panelu;
• panel položený naplocho nebo bez odvětrání navzdory návodu;
• spojování rozdílných panelů bez výpočtu a schváleného schématu;
• zapojování za deště nebo improvizované opravy konektorů.

Stanici umístěte v suchu a zajistěte jí větrání podle manuálu. Jestliže je kabel, konektor nebo vstup poškozený či se nezvykle zahřívá, nabíjení ukončete. Zásah do kabeláže nebo připojení k pevné elektroinstalaci patří kvalifikovanému elektrikáři.

Praktický checklist před nákupem panelu

Opište z manuálu stanice

• přesné označení modelu a hardwarové verze;
• pracovní rozsah MPPT/PV napětí;
• absolutní maximální vstupní napětí;
• maximální proud a solární příkon;
• počet solárních vstupů a povolená schémata více panelů;
• typ konektoru, požadovaný kabel a polaritu;
• pravidla pro vyšší součet Wp panelů, než je limit vstupu;
• podmínky současného nabíjení a napájení spotřebičů.

Opište ze štítku panelu

• jmenovitý výkon Wp;
• Voc a Vmp;
• Isc a Imp;
• teplotní koeficient Voc;
• typ konektorů a délku kabelu;
• nejvyšší systémové napětí panelu a pokyny výrobce.

Pokud nedokážete ověřit studený Voc, polaritu adaptéru nebo povolené zapojení více panelů, obraťte se před nákupem na podporu výrobce. Elektrikáře přizvěte při poškozené kabeláži, vlastní výrobě redukce nebo jakémkoli záměru spojit stanici s pevnými rozvody.

Časté otázky o solárních panelech k bateriovým stanicím

Může mít panel vyšší jmenovitý výkon, než je solární limit stanice?

Někdy ano, protože MPPT vstup využije jen výkon do svého limitu. Nelze to však zobecnit. Musí to povolit manuál konkrétní stanice a sestava stále musí splnit maximální napětí, proud, konektory i povolené schéma. Vyšší Wp není omluva pro překročené Voc.

Lze stanici nabíjet a zároveň ji používat?

Některé modely průchozí provoz podporují, jiné jej omezují podle portu, teploty nebo výkonu. Ověřte tuto funkci v aktuálním manuálu. Počítejte také s tím, že spotřebič odebírá část solární energie, takže baterie se nabíjí pomaleji nebo se při nedostatečném vstupu vybíjí.

Nabíjí panel i za oblačna?

Ano, pokud je světla dost na spuštění a udržení vstupu, ale příkon může výrazně klesnout a kolísat. Rozptýlené světlo ani jmenovitý výkon panelu nezaručují konkrétní denní výnos. Sledujte skutečný vstup na displeji a zabraňte i malému lokálnímu zastínění.

Mohu propojit panely různých značek?

Značka sama nerozhoduje, elektrické parametry ano. Různé panely však mohou mít odlišné Vmp, Voc a proud, takže se navzájem omezí nebo vytvoří nepovolenou kombinaci. Bez výpočtu a výslovného souladu s manuálem je nespojujte.

Poškodí dlouhodobé solární nabíjení baterii?

Kompatibilní panel připojený k určenému solárnímu vstupu nabíjí baterii přes elektroniku stanice. Pro dlouhodobý provoz přesto dodržte povolené teploty, větrání, skladovací režim a doporučení výrobce pro daný model. Nevyvozujte stav baterie jen z toho, že panel zůstává připojený.

Nejlepší další krok: udělejte kontrolu z obou štítků

Než panel koupíte nebo zapojíte, položte vedle sebe manuál stanice a datový list panelu. Nejdříve ověřte studený Voc proti nepřekročitelnému maximu, potom proud, výkon, konektor a polaritu. Teprve poté objednejte správný kabel a sestavu poprvé vyzkoušejte v suchu na nezastíněném místě.

Pokud teprve vybíráte samotnou stanici, pokračujte návodem jak vybrat bateriovou stanici. Majitelům kompaktního modelu pomůže také srovnání menších bateriových stanic kolem 500 Wh.

Oficiální podklady použité pro kontrolu proměnlivých parametrů

• EcoFlow DELTA 2 User Manual, aktuální online manuál výrobce
• BLUETTI AC70, aktuální produktový list výrobce (kontrolní srovnání odlišných limitů mezi modely)

Proměnlivé produktové údaje jsou v textu použity jen u EcoFlow DELTA 2 jako názorný příklad a jsou vždy svázány s přesným modelem. Ostatní výpočty jsou výslovně modelové, nikoli specifikace nebo doporučení konkrétního produktu.
